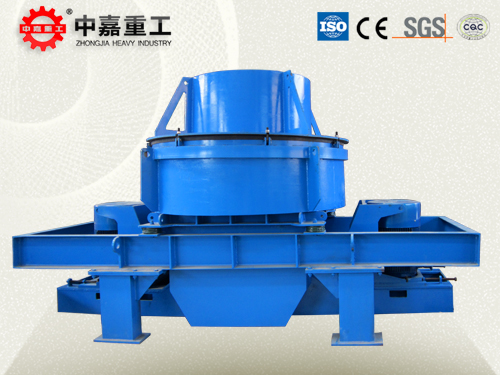

  • 立式冲击破碎机
  • 冲击式破碎机

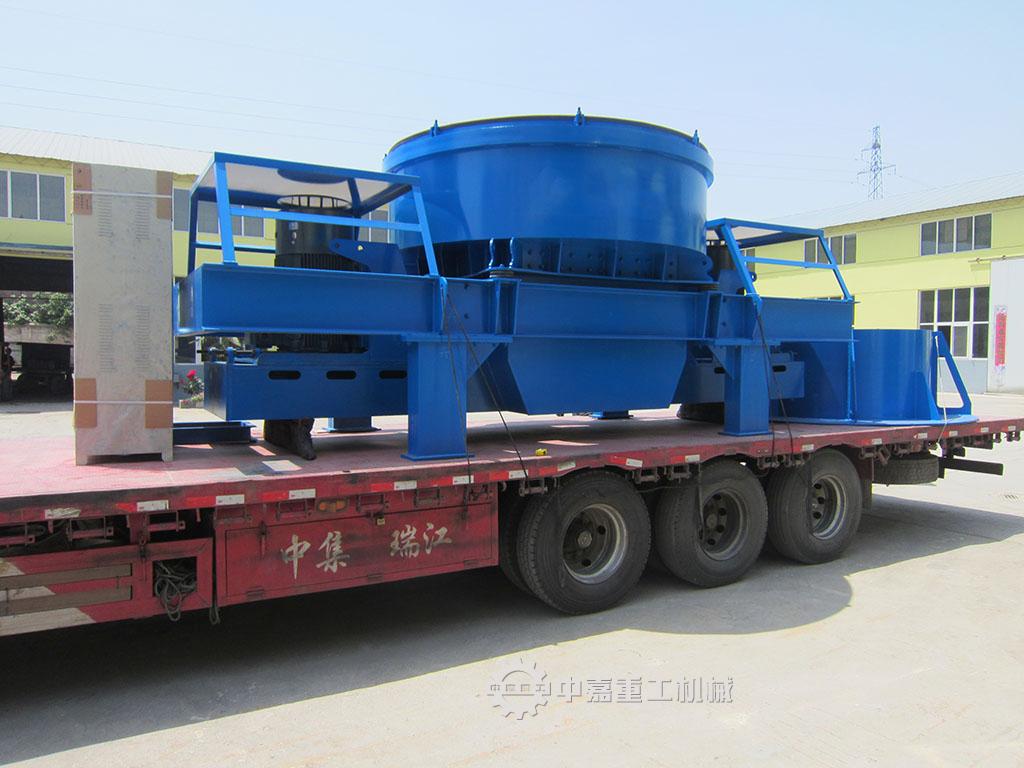

  • 立式破碎机1

PCL立式冲击破碎机:

该设备广泛用于金属和非金属矿石、水 泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机机具有优越性。

产品简介

PCL立式冲击破碎机,是中嘉重工制造的一种具有高性能制砂设备,其性能在各种矿石细破设备中起着重要的作用。

PCL立式冲击破碎机(制砂机)用途:
1.河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。
2.建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。
3.工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生  产和石料整形。
4.矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。
5.高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。
6.玻璃、石英砂和其他高纯度材料的生产。

产品特性

PCL系列立式冲击破碎机设备特点:
1、独特的转子及腔型设计,处理量大且成砂率高,产品粒型好,针片状含量低,推挤密度大。
2、物料与物料的自撞击及自衬机理,减少物料与金属的接触,延长了易损件寿命,减少了成品料的铁质污染。
3、独特的耐磨件结构及材质延长了使用寿命,降低运行成本。
4、特殊的转动结构,使设备高速运转平稳,可以选配自动化控制系统,电动起吊,液压启闭装置,防振传感装置,累计开机计时装置,确保设备安全运行。
5、巧妙的内部气流自循环设计消除了粉尘的弥散。
6、结构简单,操作维护方便,是新技术、新工艺的充分体现。

工作原理

物料由进料斗进入破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后 以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自由落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料 衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次 甚至多次机率的撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整个破碎 过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就延长了机械磨损时间。涡动腔内部巧妙的气流自循环,消除 了粉尘污染。







注意事项

物料自冲击或物料与金属反击板撞击破碎机。本机有“石打石”和“石打铁”两种破碎腔,“石打石”多应用于硬性物料的破碎加工,产砂率40%以上,采用“石打石”破碎原理,使物料自行互相撞击破碎,成品粒型好,减少了机器设备的磨损,提高了成品的产量,完全符合国家建筑砂石标准。“石打铁”多应用于中硬性物料的破碎加工,产砂率50%以上,两种腔行结构可以实现互相转换,以适应不同物料的破碎加工。

规格参数

型 号

最大入料(mm)

功 率(kw)

叶轮转速(r/min)

处理能力(t/h)

外型尺寸(mm)

重量(含电机)(t)

PCL-750

45

2×55

1700-2000

50-90

3300×1800×2440

7.3

PCL-800

55

2×75

1400-1620

80-150

3750×2120×2090

12.1

PCL-900

65

2×90

1300-1550

100-180

3750×2300×2660

13.6

PCL-1050

80

2×(132-160)

1200-1400

180-350

4480×2450×3906

16.9

PCL-1250

100

2×(220-250)

1000-1100

310-580

4563×2650×3716

22

PCL-1350

110

2×(250-280)

900-1000

400-650

5340×2940×3650

26
