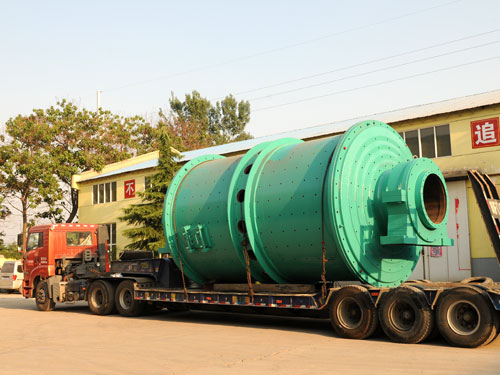

  • 大型棒磨机

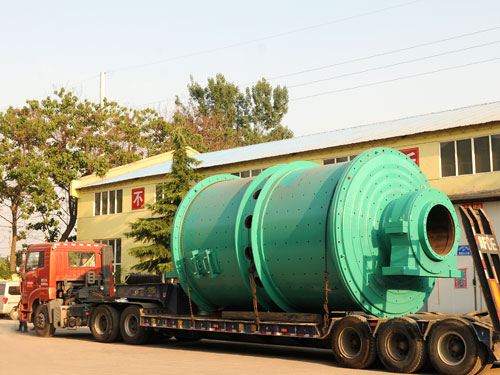

  • 3250棒磨机
  • 中间排料棒磨机

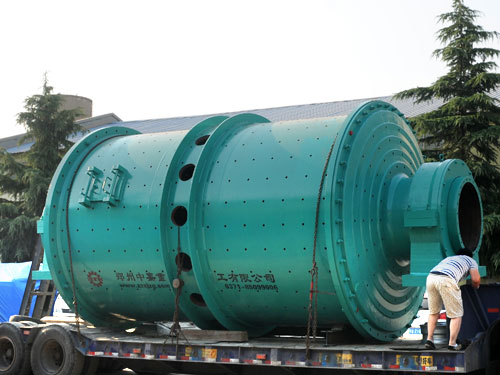

  • 两端进料棒磨机

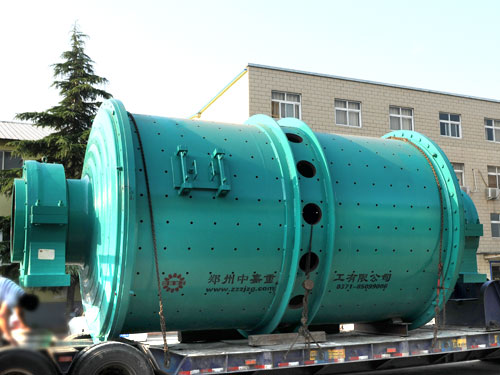

  • 棒磨机发货

节能棒磨机:

棒磨机多用于粗磨1mm以上的物料,在研磨粗物料时棒磨机的处理量大于同规格的球磨机,棒磨机的产品粒度,一般最大不超过4.7毫米,最小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度最大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果。

产品简介

    棒磨机多用于粗磨1mm以上的物料,在研磨粗物料时棒磨机的处理量大于同规格的球磨机,棒磨机的产品粒度,一般最大不超过4.7毫米,最小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度最大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果。
    棒磨机按排料方式分类一般有溢流型、周边排料型、中部周边排料型三种。磨内装入直径为50-100mm的钢棒作研磨介质。棒磨机筒体长度与直径之比一般为1.5-2.
    当要求产品粒度80%小于2.0%至0.5毫米时,一般采用棒磨机,棒磨机的产品粒度,一般最大不超过4.7毫米,最小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度最大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果,因此棒解机的规格还没有超过规格4.6×6.3米。

棒磨机分为三种分类:
  1.溢流型棒磨机
    溢流型棒磨机应用较为普遍,产品粒度比其他两种细,一般用来磨细破碎后的产品,再供给球磨机使用,产品粒度为2一0.5毫米。
  2.端头周边排矿棒磨机
    端头周边排矿棒磨机一般用作干式磨矿,产品粒度较粗,此种棒磨机也可用作湿式磨矿,采用周边排矿棒磨机可以获得高的梯度和好的流动率,产品粒度为5一2毫米。
  3.中心周边排矿棒磨机
    中心周边排矿棒磨机可用于湿式和干式,产品粒度更粗,物料从棒磨机的两端给入,磨碎过程短,很快就排出,梯度高,产品太细的沙。此种棒磨主要用于骨料工业,以生产砂石。

产品特性

1、节省动力
比较老型设备节省动力40%以上。产物粒度较均匀,合粗大粒子和矿泥较少。棒磨机产物和球磨机产物的粒度特性相比较,开路工作的棒磨的产物粒度特性曲线和闭路工作的球磨的几乎一样。
2、出料均匀产量高
采用先进的可控进出料棒磨机技术,结合实际用户的研磨物料配用合适的研磨体,一改传统球磨机的面接触为线接触,使中嘉节能棒磨机的出料粒度均匀、产量高,适用于不同硬度(莫氏硬度5.5~12)的矿石。
3、进料粒度宽容
棒磨机的破碎比为15:1至20:1,国外大部分选厂的常规碎磨流程是由破碎机、棒磨机、球磨机组成,我国选矿厂采用棒磨机的不多,球磨机的给矿粒度偏高,造成能耗、磨矿介质消耗、衬板消耗等偏大。棒磨机由于磨棒处于线接触,所以大的物料首先受到磨碎,具有选择性磨碎作用因此产品粒度范围较窄,产品粒度均匀,过粉碎现象较少,磨矿效率较高。



工作原理

    由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。


注意事项

    1、为了防止磨棒乱棒和缠结,一般推荐棒磨机长度与棒磨机内径之比为1.4至1.6。当此比例小于1.25时,缠结的可能性急剧增加,故不能小于1.2当棒磨机的直径大于3.8米时,磨棒的工作效率和质量就要仔细考虑。
    2、棒磨机的物料一般由漏斗送入,为了获得正常流动,给料斗的底部应比棒磨机的中心高1.5米。棒磨机的转速一般是临界转速的60~68%,不超过70%,台理的转速可使棒磨循序而滚,过高的转速使磨棒产生抛掷现象,过低的转速使产量降低。
    3、溢流型棒磨机可在排出端配装转筒筛,以清除磨棒的碎块和接住跑出的大块物料。排出端和可以小室方式进行封闭。在小室端部应设置门,以供装卸磨棒。
    4、矿石给入棒磨机时,粗颗粒在给矿端,细颗粒在排矿端:因此棒群在运转中不能作到完全平行而处于倾斜,这也是限制磨棒不能太长的一个原因。


规格参数

型号及规格

筒体直径(mm)

筒体长度(mm)

筒体转速(r/min)

装棒重量(t)

给料粒度(mm)

排料粒度(mm)

产量(t/h)

装机功率(Kw)

重量(t)

MB0918

900

1800

35.4

2. 5

<25

0. 2-2.5

1. 3-2.6

22

5.2

MB0924

900

2400

35. 4

3.5

<25

0. 2-2.5

1.35-2.9

30

5. 6

MB1214

1200

2400

34

4.8

<25

0. 2-2.5

2. 0-5. 0

55

13. 5

MB1530

1500

3000

26. 5

8

<25

0. 2-2.5

4.8-12

95

16.7

MB1836

1830

3600

22.5

17

<25

0. 2-2.5

6-17

132

31

MB2130

2100

3600

20.9

22

<25

0. 2-2.5

14-40

155

37

MB2136

2100

3600

20.9

24

<25

0. 2-2.5

15-45

210

39

MB2436

2400

3600

19

28

<25

0. 8-5.0

26-65

280

58

MB2736

2700

3600

17.5

42

<25

0. 8-5.0

30-125

400

86

MB2740

2700

4000

17.5

47

<25

0. 8-5.0

40-150

400

91

MB3040

3000

4000

16.2

51

<25

0. 8-5.0

62-165

500

130

MB3245

3200

4500

15.5

56

<25

0. 8-5.0

70-210

630

137

MB3248

3200

4800

15.5

60

<25

0. 8-5.0

75-240

710

142

MB3645

3600

4500

14.5

78

<25

0. 8-5.0

83-260

1000

168

MB3654

3600

5400

14.5

94

<25

0. 8-5.0

100-330

1120

192
