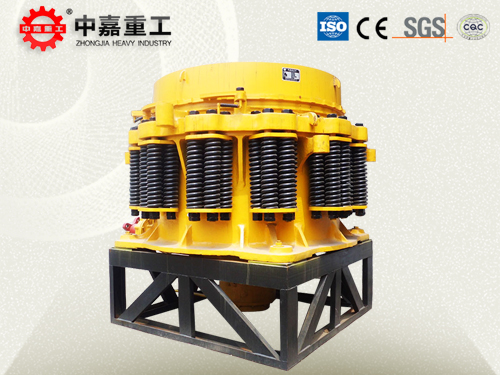

  • 弹簧圆锥破碎机

弹簧圆锥破碎机:

弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。PY系列弹簧圆锥破碎机具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。PY系列弹簧圆锥破碎机破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎

产品简介

弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。PY系列弹簧圆锥破碎机具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。PY系列弹簧圆锥破碎机破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。

弹簧圆锥破碎机是很早的一种圆锥破碎机,适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破碎机可广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。

产品特性

PY系列弹簧圆锥破碎机性能特点:
1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎适应,因为超细破碎的破碎力是较大的。

注意事项

    破碎机是生产线中的一个组成部分。因此它的性能受给料机、皮带机、振动筛、电动机、传动部件及给料仓是否正确选择和操作影响。所以使用时注意以下因素可提高破碎机的生产能力和性能。

  1. 针对所破碎的物料正确的选择破碎腔;
  2. 给料粒度配比适当;
  3. 在破碎腔360°范围内给料分布均匀;
  4. 自动控制装置;
  5. 破碎机排料去通畅;
  6. 输送带的规格与破碎机的最大出力能力相适应;
  7. 适当的选择预先筛分和闭路筛分的筛子规格;

规格参数



型  号 动锥直径(mm) 进料口尺寸(mm) 出料口尺寸(mm) 最大进料边长(mm) 处理能力(t/h) 偏心套转速(r/min) 功 率(kw) 重 量(t) 外形尺寸(L×W×H)
PYB-600 600 75 42729 65 20-40 356 30 5.5 2234×1370×1675
PYD-600 40 42413 35 42727 30 5.8 2234×1370×1675
PYB-900 900 135 15-50 115 50-90 333 55 11.2 2692×1640×2350
PYZ-900 70 42510 60 20-65 11.2 2692×1640×2350
PYD-900 50 42442 50 15-50 11.3 2692×1640×2350
PYB-1200 1200 170 20-50 145 110-168 300 110 24.7 2790×1878×2844
PYZ-1200 115 42607 100 42-135 25 2790×1878×2844
PYD-1200 60 42444 50 18-105 25.3 2790×1878×2844
PYB-1750 1750 250 25-50 215 280-480 245 160 50.3 3910×2894×3809
PYZ-1750 215 42673 185 115-320 50.3 3910×2894×3809
PYD-1750 100 42503 85 75-230 50.2 3910×2894×3809
PYB-2200 2200 350 30-60 300 590-1000 220 280/260 80.5 4613×3302×4470
PYZ-2200 275 42673 230 200-580 80.5 4613×3302×4470
PYD-2200 130 42505 100 120-340 81.4 4613×3302×4470
