转筒烘干机:

转筒烘干机为一种干燥设备，在矿业设备中运用广泛。分为直接传热转筒烘干机和间接传热转筒烘干机

索取报价

客服咨询

0371-66122087

产品简介

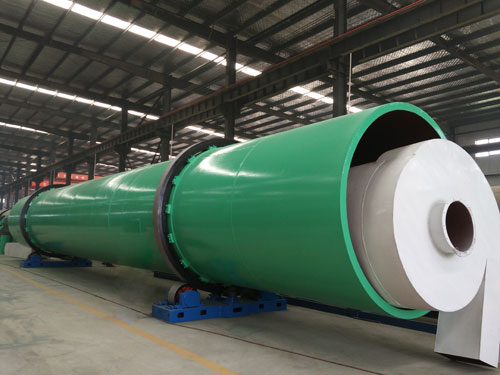

中嘉重工滚筒烘干机

转筒烘干机也被称为滚筒干燥设备或圆筒烘干机，是矿业设备中应用很普通且广泛的一种干燥设备。做为烘干机设备类别其中的一种，主要适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高，操作方便。

产品特性

转筒烘干机的主要内部结构

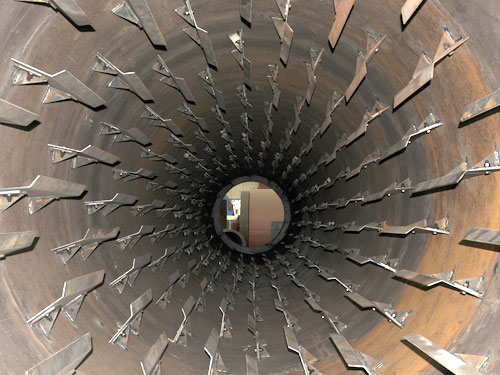

为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内装置扬板。扬板的种类有以下几种：

一、升举式扬板：适用于大块物料或易黏结在筒壁上的物料。

二、四格式扬板：适用于密度大，不脆的或不易分散的物料。该扬板将圆筒分为四个格，呈互不相通的扇状作业室，物料与热气体的接触面比升举式扬板大，并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。

三、十字形或架形扬板：适用于较脆及易分散的小块物料，使其物料能均匀地分散在筒体的整个截面上。

四、套筒式扬板：为复式传热(或称半直径加热)转筒烘干机的扬板。

五、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。

以上各种形式的扬板可以分布在整个筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装扬板。

用途及结构特点：转筒干燥机，广泛用于建材、冶金、化工、水泥工业烘干矿渣、粘土等物料。

滚筒烘干机的组成：该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。具有结构合理、制作精良，产量高，能耗低，运转平衡，操作方便等优点

工作原理

干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

注意事项

1、干燥机的开动与停止应由专门操作人员进行；

2、干燥机的传动电机应有良好的接地；

3、干燥机开动时间禁止检修和在机体下站人；

4、停车时排净干燥机内部的物料；

5、每隔10～15分钟，转动一次筒体，直至干燥机入口温度降至70℃以下，防止筒体变形。

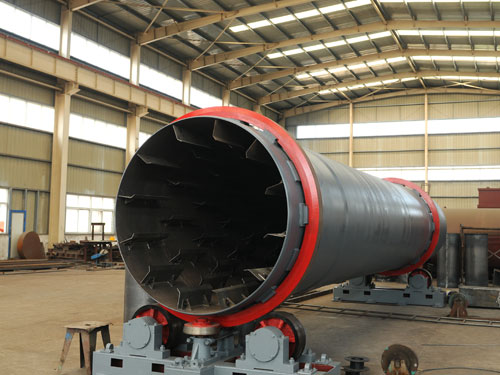

转筒烘干机车间图片：

转筒烘干机案例现场：

中嘉重工转筒烘干机发货现场：

规格参数

型号规格	筒体			电动机		减速机	外形尺寸 (mm)	重量（t）
型号规格	容积(m3)	转速(r/min)	斜度(%)	型号	功率(kw)	型号	外形尺寸 (mm)	重量（t）
Ø1. 0×10m	7. 85	6. 73	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-25	1 0000×1876×2069	7. 6
Ø1. 2×6m	6. 8	5. 8	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-35	6000×2159×2475	8. 5
Ø1. 2×8m	9. 1	5. 8	3-5	Y132M2-6	5. 5	ZL350-Ⅱ-25	8000×2159×2475	9. 89
Ø1. 2×10m	11. 31	5. 8	3-5	Y160M-6	7. 5	ZQ500-Ⅱ-31. 5	10000×2159×2475	11. 93
Ø1. 2×12m	13. 57	5. 8	3-5	Y160L-6	11	ZQ500-Ⅱ-31. 5	12000×2159×2475	13. 5
Ø1. 5×8m	14. 14	4. 8	3-5	Y160L-6	11	ZQ650-Ⅱ-2F/1F	8000×2655×2895	14. 74
Ø1. 5×10m	17. 67	4. 8	3-5		11		10000×2655×2895	15. 93
Ø1. 5×12m	21. 2	4. 8	3-5	Y180L-6	15	ZQ650-Ⅱ-31. 5	12000×2655×2895	17. 13
Ø1. 5×14m	24. 9	4. 8	3-5		15		14000×2655×2895	18. 33
Ø1. 8×10m	25. 45	4.59	3-5	Y180L-6	15	ZQ650-Ⅱ-2F/1F	10000×3060×2980	17. 93
Ø1.8×12m	30. 5	4.59	3-5	Y200L1-6	18. 5	ZQ650-Ⅱ-2F/1F	12000×3060×2980	19. 89
Ø1. 8×14m	35. 1	4.59	3-5	Y200L1-6	18.5	ZQ650-Ⅱ-2F/1F	14000×3060×2980	20. 85
Ø1. 8×18m	45. 8	4.59	3-5	Y200L2-6	22	ZQ650-Ⅱ-2F/1F	18000×3060×2980	22. 3
Ø2. 2×12m	45. 6	4. 43	3-5	Y200L2-6	22	ZQ750-Ⅱ-2F/1F	12000×3620×3570	30. 31
Ø2. 2×14m	52. 1	4. 9	3-5	Y200L2-6	22	ZQ750-Ⅱ-1F	14000×3620×3570	32. 23
Ø2. 2×18m	68. 4	4. 9	3-5	Y225M-6	30	ZQ750-Ⅱ-1F	18000×3620×3570	36. 15
Ø2. 2×20m	70	4. 9	3-5	Y225M-6	30	ZQ750-Ⅱ-1F	20000×3620×3570	38. 1
Ø2. 4×14m	63. 3	3. 85	3-5	Y225M-6	30	ZQ850-Ⅲ-2F/1F	14000×3860×3760	39. 9
Ø2. 4×24m	109	3. 85	3-5	YCT315-4B	45	ZQ850-Ⅲ-2F/1F	24500×3860×3760	54.8
Ø2. 5×20m	123	3. 6	3-5	YCT315-4B	45	ZQ850-Ⅲ-2F/1F	23600×3860×4800	55. 9
Ø3.0×20m	147	3. 2	3-5	Y315-4	185	YNS-995-V-40	25000×4900×5000	103.8
