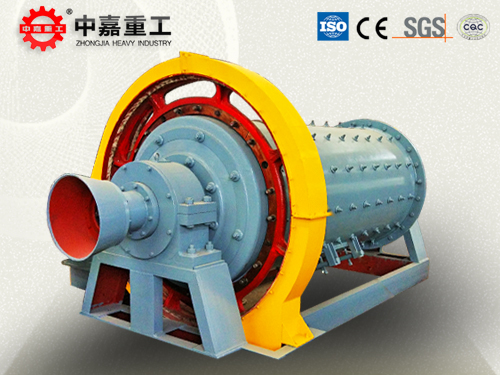

  • 节能型球磨机
  • 节能球磨机

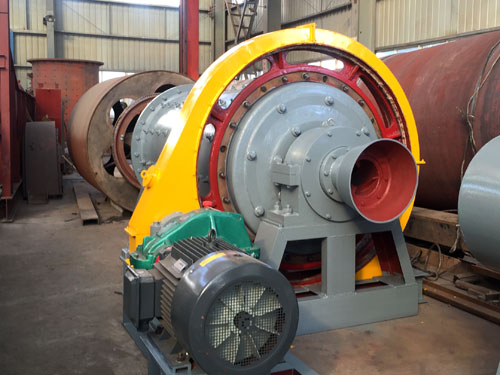

  • 滚动轴承球磨机

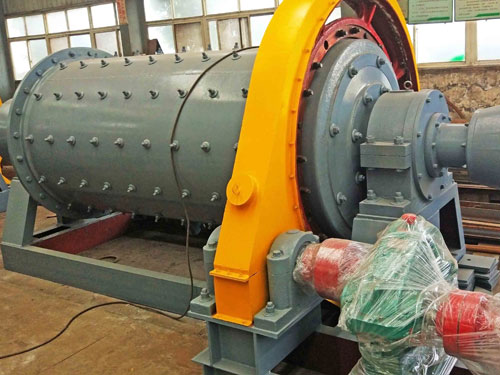

  • 湿式节能球磨机

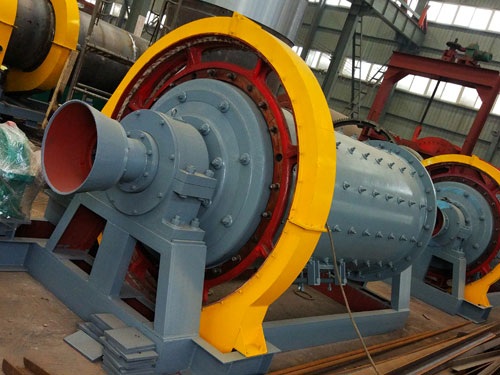

  • 高效节能球磨机

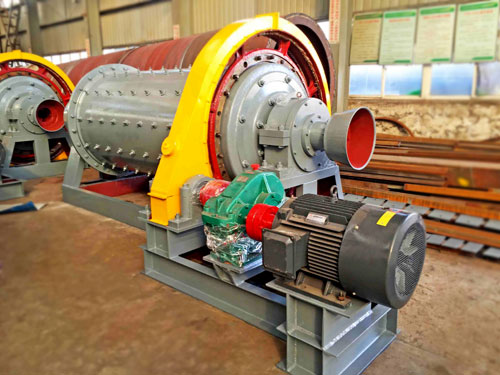

节能球磨机:

节能球磨机采用滚动轴承原理,是中嘉重工为响应环保需求潜心研发制造的一类新型节能型球磨机设备。相较传统的滑动轴承球磨机具有节电、节油、高产的特点,适合选金矿、铜矿、铁矿、铅锌矿等各灰矿产物料,目前已被广泛用于煤、电力行业、水泥行业、建材、化工等行业领域。

产品简介

    节能球磨机是中嘉重工为响应环保需求,结合公司现有技术与德国先进粉磨机工艺,于2017年新研制的节能型球磨机设备,该球磨机具有节电、节油、高产的特点,节能效果明显,其中φ2.7m、φ3.2m、φ3.6m的节能型球磨机设备可比同级别球磨设备节能成本20%-40%以上。
    该类球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。该球磨机具有节能高产、操作简单、绿色环保、平稳可靠的众多特点。

应用范围:
    节能球磨机的应用范围广泛,可用于选金矿、铜矿、铁矿、铅锌矿等各灰矿产物料,同时还用于煤、电力行业、水泥行业、建材、化工等行业领域,是具有实用价值的球磨机设备。

产品特性

    节能球磨机采用滚动轴承代替传统的滑动轴承,启动电流小,节省功耗10-15%,增产25%左右,节省润滑油80%;锥筒节能型磨机,除轴承部分变动外,在出料端采取锥体设计,工作中锥体端物料钢球被迫自然分级,越接近出口,钢球直径越小,增加了反复研磨作用,节能效果明显。
(1)降低粉磨电耗,单位产量的电耗降低10%以上。
(2)节省润滑油,每年只需不到一百公斤的润滑油,节油量达80~90%。
(3)增大研磨体装载量,与同规格球磨机相比,滚动轴承球磨机可以增加15%~20%的研磨体装载量,有利于球磨机台时产量的提高。
(4)磨内结构优化,磨内结构形式改进,筒体容积增大、衬板形式和出料篦板结构优化,有利于提高水泥球磨机粉磨效率和产品细度的控制。
(5)采用大内径双列调心滚子轴承,增大了给矿口和排矿口的直径,使其与原滑动轴承的给排矿口直径相同,提高了处理量。
(6)采用鼓形给料器代替原单勺式给料器,减轻了对电机的冲击,延长了其使用寿命,又使筒体运转平稳,降低了能耗和噪音。
(7)标准化作业,通用性强,方便后期保养与检修,



工作原理

    电动机通过传动机构与水平的小齿轮轴相连,该轴上设与大齿圈相啮合的小齿轮,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。



注意事项

小修
⑴检查紧固各部螺栓;
⑵检查、测量大、小齿轮啮合间隙,齿面磨损及接触状况,并调整啮合间隙;
⑶清洗、检查油路,或更换润滑油;
⑷检查或更换个别衬板和给料器;
⑸修补护罩、漏斗、护栏
⑹处理局部漏水、漏油、漏砂。
大修
(1)包括小修所有项目。
(2)各零部件全部解体检查。
(3)更换给矿部分与排矿部分零件。
(4)有关零件进行清洗与测量。
(5)更换全部衬板。
(6)修理与更换大齿轮,中空轴,球面轴瓦,传动轴瓦,传动小齿轮及轴。
(7)修理中空轴颈,筒体上大齿轮的联接法兰及全部电器设备、元件检查及修理。

规格参数

型号 筒体直径
(mm)
筒体长度
(mm)
电机
型号
电机功率
(kW)

(mm)

(mm)

(mm)
处理能力(t/h) 有效容积(m3) 最大装球量(t) 重量
(kg)
MJQ 1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17 ~4.1 1.14 2.4 9610
MJQ 1224 1200 2400 Y280M-8 45 5745 2352 1778 0.26 ~6.15 2.4 4.6 12692
MJQ 1240 1200 4000 JR117-8 80 7990 2210 2262 0.34~8.3 3.8 7.8 15932
MJQ 1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4~4.5 2.2 5 17125
MJQ 1530 1500 3000 JR117-8 80 7253 3070 2280 2.8 ~9 5 10 21425
MJQ 1536 1500 3600 JR126-8 110 8595 3185 2280 3~11 5.4 11.4 24213
MJQ 1545 1500 4500 JR127-8 130 9680 3254 2370 3.5~12.5 7 12 27346
MJQ 1830 1800 3000 JR136-8 180 8250 3620 2785 4.5 ~27 6.65 14 31850
MJQ 1836 1800 3600 JR136-8 180 8866 3683 2785 4.5 ~29 8.2 13.8 35467
MJQ 1845 1800 4520 JR137-8 210 9808 3683 2785 5~35 10.2 19 38909
MJQ 1856 1800 5620 JR137-8 210 10909 3683 2785 6~40 12.2 22 41681
MJQ 1870 1800 7020 JR138-8 245 12404 3783 2735 7~50 15 31.5 45166
MJQ 2122 2100 2200 JR128-8 155 7135 4137.7 3083 5~29 6.6 20 38340
MJQ 2130 2100 3000 JR136-8 180 8220 4220 3083 6.5 ~36 9 27 43100
MJQ 2136 2100 3600 JR137-8 210 9154.5 4320 3433 7.5 ~42 10.8 23.5 45833
MJQ 2140 2100 4000 JR137-8 210 9654 4320 3083 7.5 ~45 12.8 22.5 47262.4
MJQ 2145 2100 4500 JR137-6 280 10350 4253 3125 10 ~50 13.5 23.6 52648
MJQ 2230 2200 3000 JR137-8 210 8220 3864 3183 7.5 ~45 9.8 20.6 44600
MJQ 2430 2400 3000 JR138-8 280 9023.5 4836.4 3490 7.2 ~92 11.5 22.5 59544.5
MJQ 2436 2400 3600 JR138-8 320 9604.5 4836.4 3490 8 ~100 13.8 25.5 63932.5
MJQ 2442 2400 4200 JR138-8 320 10204.5 4836.4 3490 8 ~110 16 30 67370
MJQ 2721 2700 2100 JR138-8 245 8300 4786.4 3495 7.2 ~84 10.7 23 66743
MJQ 2727 2700 2700 JR137-6 280 8901 4786.4 3490 7 ~110 13.8 29 71030
MJQ 2730 2700 3000 JR1410-8 320 9610 5000 3495 8 ~115 15.3 32 83909.2
MJQ 2732 2700 3200 JR1410-8 320 10724 5000 3620 8 ~120 15.7 32 88073
MJQ 2736 2700 3600 JR158-8 380 10409 5150 3620 12~145 17.7 37 95300
MJQ 2740 2700 4000 JR158-8 380 10609 5150 3620 12.5 ~152 19 42 98454
MJQ 2745 2700 4500 JR1510-8 450 11534 5200 3670 13~160 22 40 100016
MJQ 2747 2700 4700 JR1510-8 475 11779 5571 4175 13~170 23 45 101645
MJQ 2760 2700 6000 JR1512-8 630 13299 5540.6 5140 15~200 30 60 119546
MJQ 2836 2800 3600 JR1510-8 400 10964 5350 3670 13~160 19.7 41 106350
MJQ 3231 3200 3100 TDMK630-36 630 12750 6750 5150 14~180 22.5 45 115430
MJQ 3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 95~110 32.8 65 147588
MJQ 3645 3600 4500 TDMK1250-40 1250 18280 7700 5496 115~170 41.5 76 195727
