TD型斗式提升机:

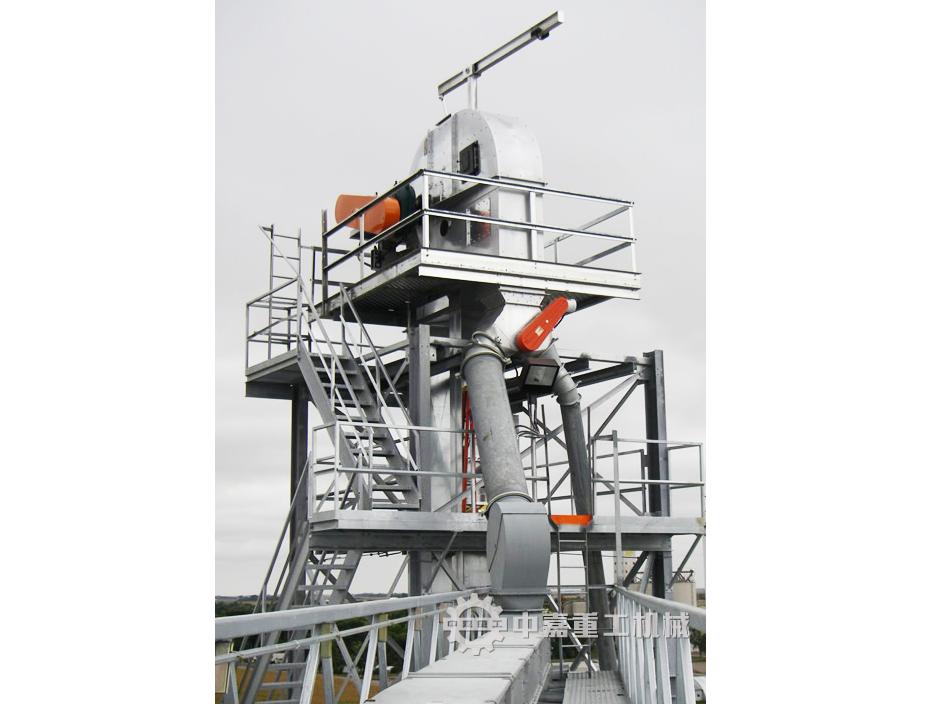

TD型胶带斗式提升机牵引构件是胶带，是D型皮带式斗式提升机更新换代的产品，由料斗与牵引胶带，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 提升高度可达高40m。该提升机配备有四种料斗型式，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。产品简介
TD型胶带斗式提升机牵引构件是胶带，是D型皮带式斗式提升机更新换代的产品，由料斗与牵引胶带，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 提升高度可达高40m。该提升机配备有四种料斗型式，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
产品特性
TD型胶带斗式提升机结构形式为：它的传动装置有两种形式分别配有YZ型减速器和ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
工作原理
|
型式 |
TD型胶带斗式提升机 |
TH型斗式提升机 |
|
结构特征 |
采用橡胶带作牵引构件 |
采用锻造的环形链条作为牵引构件 |
|
卸载特征 |
采用离心式或混合式方式卸料 |
采用混合式或重力式方式卸料 |
|
适用输送物料 |
松散密度ρ＜1．5t/m3的粉状、粒状，小块状的无磨琢性、半磨琢性物料 |
松散密度p＜1．5t／m’的粉状、粒状.小块状的无磨琢性、半磨琢性物料 |
|
适用温度 |
被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超200℃ |
被输送物料温度不得超过250℃ |
|
主要型号 |
TDl00、TD160、TD250、TD315，TD400、TD500、TD630 |
TH315、TH400、TH500、TH630(TH800)(TH1000)① |
|
提升高度 |
约在4—40mm范围内 |
约在4．5—40mm范围内 |
|
输送量 |
4—238m3/h |
35—185m3/h |
注意事项
规格参数
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
||||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽(mm) |
160 |
250 |
315 |
400 |
||||||||||||
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
||||||||
|
带宽(mm) |
200 |
300 |
400 |
500 |
||||||||||||
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
||||||||||||
|
物料量大块(mm) |
25 |
35 |
45 |
55 |
||||||||||||
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
|
输送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
|
斗宽(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
||||||||||
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|||||||||
|
带宽(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
||||||||||
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
||||||||||
|
物料量大块(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
||||||||||
