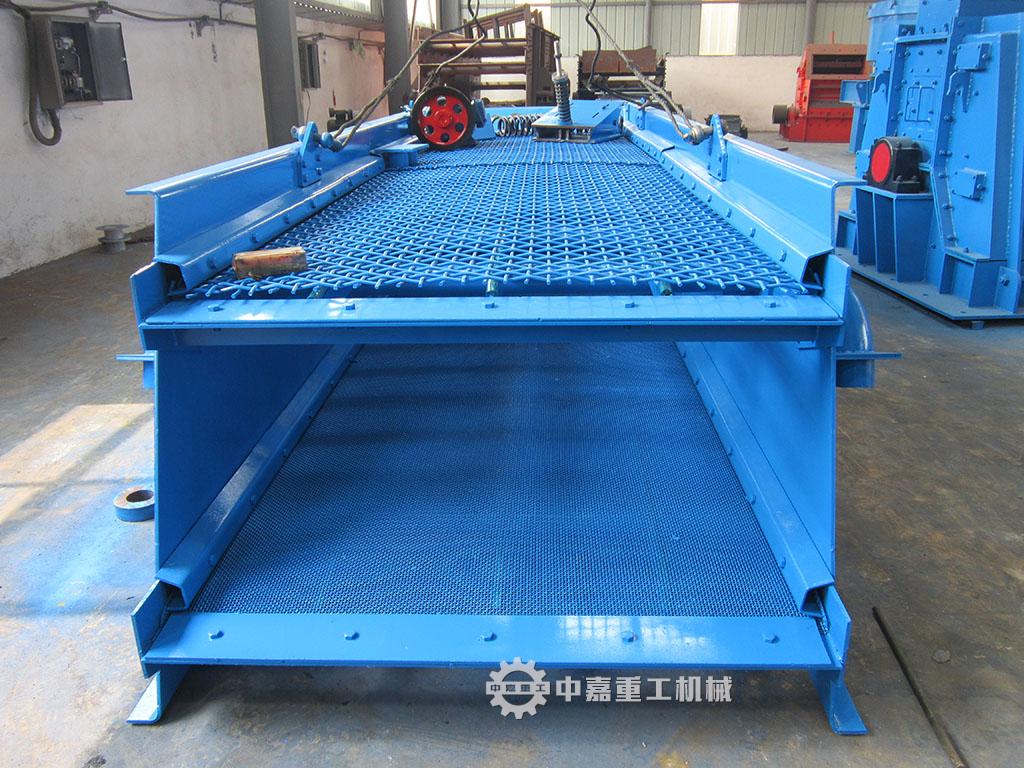

YA系列圆振动筛:
YA系列圆振动筛是一种通用且已标准化的筛分设备。该系列筛分机机箱运动轨迹为圆，根据用途有轻型和重型之分，筛机筛面有单层和双层两种结构形式，可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。YA圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。
产品简介
YA系列圆振动筛是一种通用且已标准化的筛分设备。该系列筛分机机箱运动轨迹为圆，根据用途有轻型和重型之分，筛机筛面有单层和双层两种结构形式，可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。YA圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。
产品特性
1、环槽铆钉联接、结构先进，坚固耐用。
2、采用轮胎联轴器，柔性连接，运转平稳。
3、筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。
4、结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。
5、采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大。
6、振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。零部件通用性强，维修方便。
7、多种筛分辅助配置，尽心地理解客户个性化的筛分需求，满足不同行业的需求，达到佳筛分目的。
工作原理
注意事项
该系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如用户无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，亦可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。YA系列圆振动筛引进技术制造，具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。根据用户不同需求，该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面，以满足不同行业需求。
规格参数
|
型号 |
筛网层数 |
双振幅 (mm) |
筛孔尺寸(mm) |
最大进料 (mm) |
处理能力（m3/h） |
电动机型号 |
电机功率(kw) |
筛面规格(mm) |
总重量(kg) |
外型尺寸长×宽×高 (mm) |
|
2YA1237 |
2 |
6-8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3600 |
4600×1900×1200 |
|
3YA1237 |
3 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3900 |
4730×1900×1650 |
|
4YA1237 |
4 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
4500 |
4900×1900×2150 |
|
2YA1548 |
2 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
4600 |
5720×2260×1200 |
|
3YA1548 |
3 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5100 |
5900×2260×1650 |
|
4YA1548 |
4 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5600 |
6050×2260×2100 |
|
2YA1848 |
2 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
5350 |
5720×2560×1200 |
|
3YA1848 |
3 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
6000 |
5900×2560×1650 |
|
4YA1848 |
4 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×6000 |
6650 |
6050×2560×2100 |
|
2YA1860 |
2 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6000 |
6920×2560×1200 |
|
3YA1860 |
3 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6600 |
7100×2560×1650 |
|
4YA1860 |
4 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
7200 |
7250×2560×2110 |
|
2YA2160 |
2 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
10100 |
7020×3090×1320 |
|
3YA2160 |
3 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
11300 |
7160×3090×1780 |
|
4YA2160 |
4 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
37 |
2100×6000 |
12500 |
7320×3090×2230 |
|
2YA2460 |
2 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
11600 |
7000×3390×1320 |
|
3YA2460 |
3 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
12800 |
7160×3390×1780 |
|
4YA2460 |
4 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
14000 |
7320×3390×2230 |
