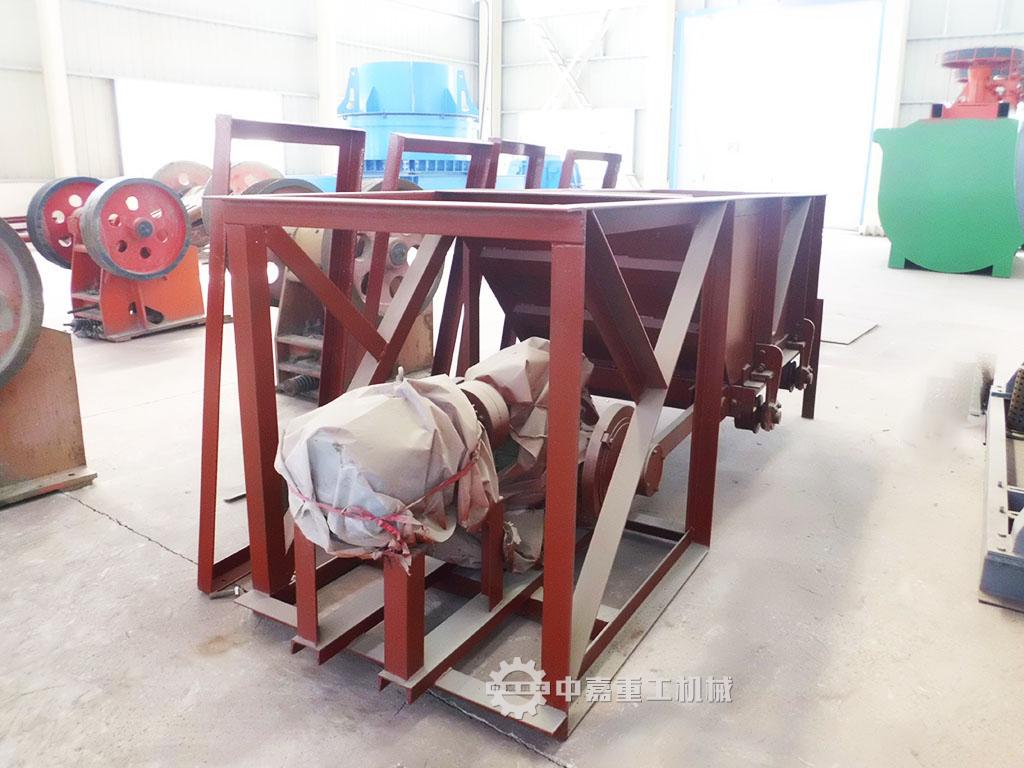

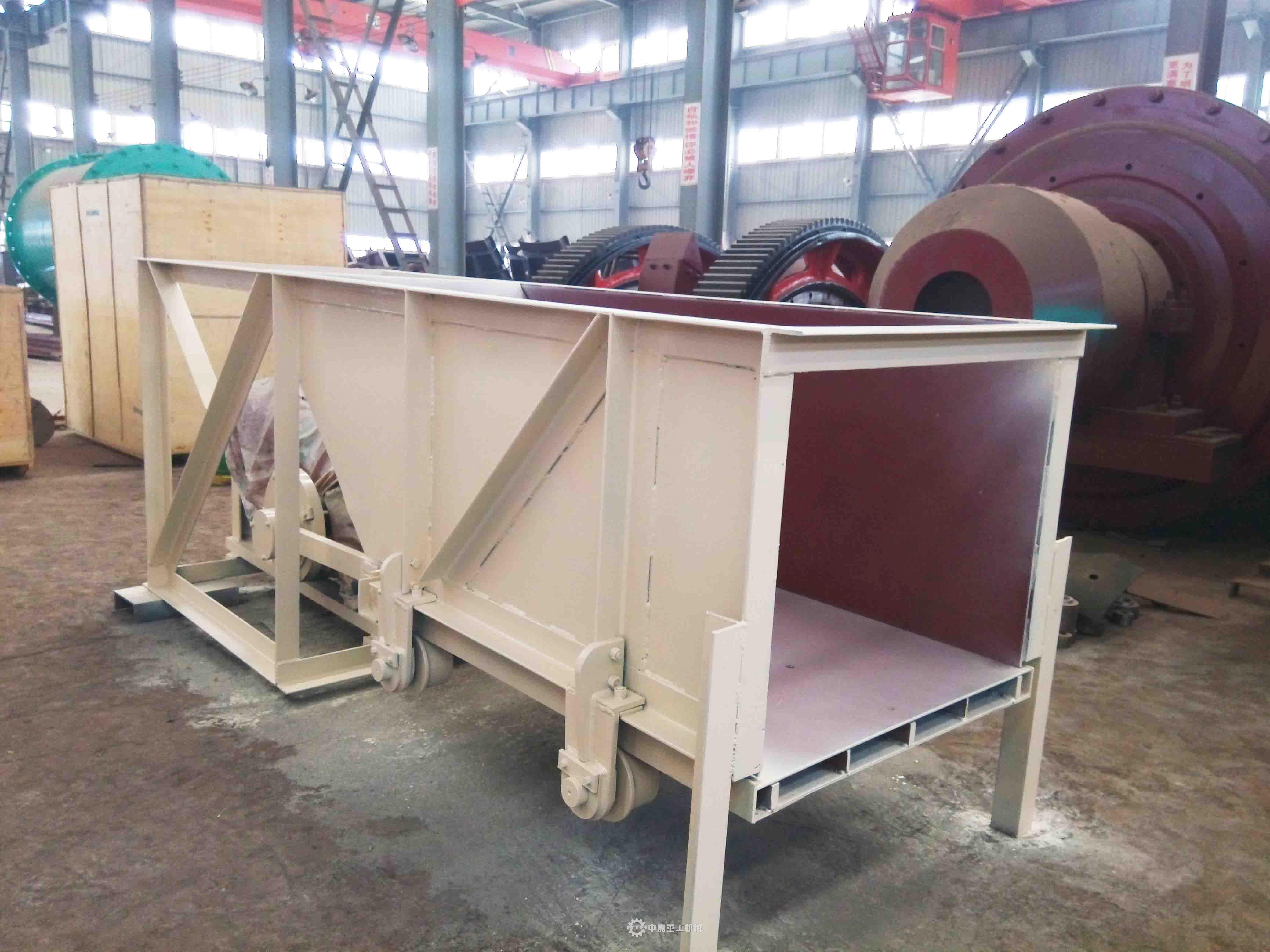

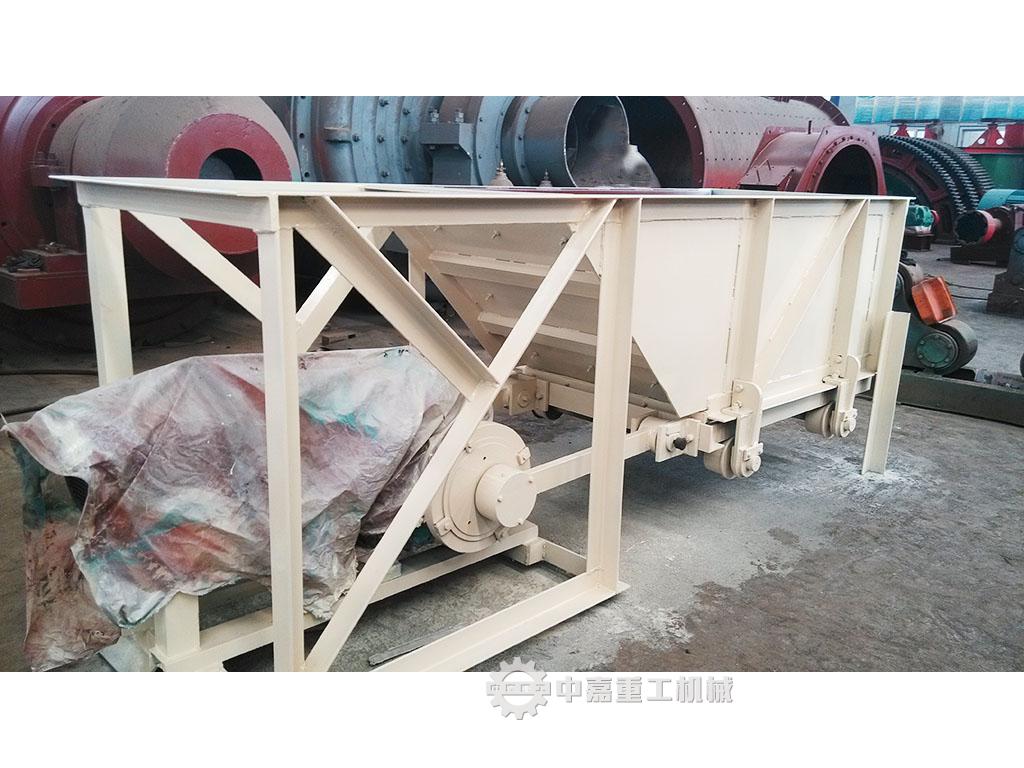

槽式给矿机简介:
槽式给料机是一种往复式的给料设备,它是贮矿槽排料应用较早的一种给料设备。给料板的动作有前后往复移动式,抖动式以及摆动式等。传动机构均为曲柄回转式,型号较多,应用广泛。
槽式给矿机特点:
1.结构简单,喂料均匀,连续性能好。
2.随时改变和控制流量,操作方便可以均匀地调节给矿量。
3.传动平稳,传动效率高。
4.结构紧凑,设计合理。
5.质量优良,用途广泛。
槽式给矿机适用于冶金、矿山、保工、建筑、选矿、煤炭等工业部门,将块状物料由储料仓输送到受料装置(不适宜输送粉末状态的物料).
槽式给矿机工作原理:
该设备一般安装在料仓出料口下部,矿石落入槽体底部的漏板上,底部漏板设置在滚轮上,并通过偏心机构使漏板与双出轴的减速机相连,然后通过联轴器与电动机相接。工作时,由电动机通过联轴器带动减速机,并通过偏心盘与设备在槽架底部和滚轮之间的漏盘一起往复直线运动,从而完成均匀给料。
|
出料口宽×高 |
最大给料粒度(mm) |
给料能力(t/h) |
电动机 |
重量(T) |
|
型号 |
功率(KW) |
|||||
300×300 |
300×300 |
50 |
10-20 |
Y90L-4 |
1.5 |
0.27 |
400×400 |
400×400 |
100 |
10-30 |
Y112M-6 |
2.2 |
0.54 |
600×500 |
600×500 |
200 |
10-50 |
Y112M-4 |
4 |
1.05 |
700×500 |
700×500 |
250 |
10-60 |
Y112M-4 |
4 |
1.1 |
1240×980 |
1240×980 |
350 |
36-90 |
Y160M-6 |
7.5 |
1.91 |
