螺旋分级机:

分级机是选矿中一个重要的选矿设备之一。螺旋分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机。

产品简介

分级机在国内有些地方省市又被叫做“洗石机”,是选矿中一个重要的选矿设备之一。螺旋分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机。

产品特性

分级机广泛用于选矿厂中与被称为分流进厂选矿,球闭环流程或重力用于矿石品位和优良粘土,金属颗粒和纸浆的大小分类选矿工艺,洗涤作业中的脱泥,脱水等作业。
中嘉重工采用标准化作业,生产出的每一套螺旋分级机设备都能胜任复杂的工作环境;分级机具有以下优势特性:
功耗小:优化轮轴,减小内旋摩擦系数,使功耗小;
效率高:合理设计螺旋体与槽体的距离,不堵淤物料,使效率高;
分级程度高:采用标准化作业,焊接与机加工部件严格要求,完全符合图纸与技术标准要求,使工作中分级作业准确,物料粒径分明;
寿命长:采用合金螺旋体中筒钢,坚实耐磨,使用寿命长。

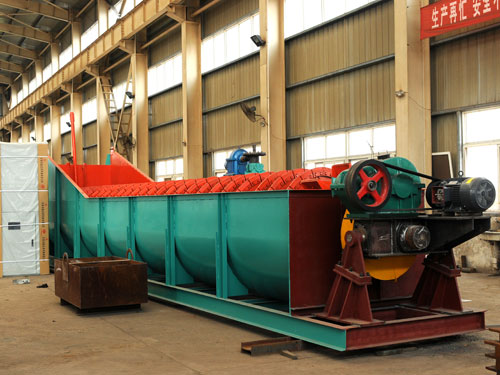

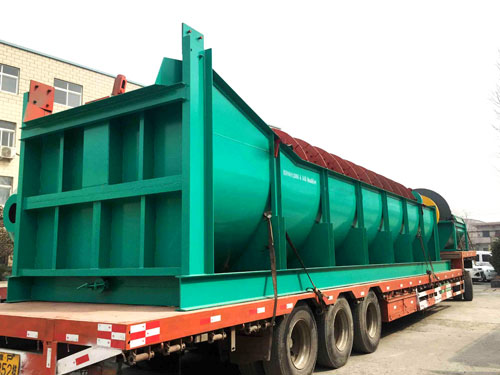

中嘉螺旋分级机图赏



工作原理

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

注意事项

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种

中嘉重工螺旋分级机案例







常用配套设备:

热门选矿设备







螺旋分级机   BF型浮选机   SF型浮选机   XJK矿用浮选机







矿用搅拌槽   CTB磁选机   浓密机   过滤机



规格参数

类型

型号

螺旋直径(mm

螺旋转数(r/min

水槽

生产能力

传动电动机

提升电动机

重量(T

长(mm)

宽(mm)

倾角(°)

溢流量(t/24h)

返砂量(t/24h)

型号

功率(KW)

型号

功率(KW)

高堰式单螺旋

FLG-5

500

8.5-15.5

4500

555

14-18

32

143-261

90L-6

1.1

手动



1.6

FLG-7

750

4.5-9.9

5500

830

14-18

65

256-564

132S-6

3

手动



2.9

FLG-10

1000

3.5-7.6

6500

1112

14-18

85

473-1026

132M₂-6

5.5

手动



4.4

FLG-12

1200

6

6500

1372

14-18

155

1170-1600

132M₂-6

5.5

Y90L-4

1.5

9.4

FLG-15

1500

2.5-6

8265

1664

14-18

235

1140-2740

160M-6

7.5

Y100L₁-4

2.2

11.7

FLG-20

2000

3.6-5.5

8400

2200

14-18

400

3890-5940

160M-6/4

11/15

Y100L₂-4

3

21.5

FLG-24

2400

3-5

10515

2900

14-18

580

6800

200L₁-6

18.5

Y112M-4

4

33.5

FLG-30

3000

2-4

12500

3200

14-18

890

11650

200L₂-6

22

Y112M-4

4

37

高堰式双螺旋

2FLG-12

1200

6

6500

2600

14-18

310

2340-3200

132M₂-6

5.5×2

Y90L-4

1.5×2

15.8

2FLG-15

1500

2.5-6

8265

3200

14-18

470

2800-5480

160M-6

7.5×2

Y100L-4

2.2×2

22.1

2FLG-20

2000

3.6-5.5

8400

4280

14-18

800

7780-11880

160L₁-6

15×2

Y100L₂-4

3×2

36.4

2FLG-24

2400

3.67

9130

5100

14-18

1160

13600

200L-4

30

Y100L₂-4

3×2

45.9

2FLG-30

3000

3.2

12500

6300

14-18

1785

23300

225M-4

45

Y112M-4

4×2

73

沉没式单螺旋

FLG-10

1000

6-7.4

8400

1112

14-18

75

473-1026

132M₂-6

5.5

手动



6

FLG-12

1200

5-7

8400

1372

14-18

120

1170-1630

160M-6

7.5

Y90L-4

2.2

11

FLG-15

1500

2.5-6

10500

1664

14-18

185

1140-2740

160M-6

7.5

Y100L₁-4

2.2

15.3

FLG-20

2000

3.6-5.5

12900

2200

14-18

320

3890-5940

160M-6/4

11/15

Y100L₂-4

3

29.1

FLG-24

2400

3.64

11130

2600

14-18

455

6800

180M-4

18.5

Y112M-4

4

37.3

FLG-30

3000

3.2

14300

3200

14-18

705

11650

200L-4

30

Y112M-4

4

43.5

沉没式双螺旋

2FLG-12

1200

6

8400

2600

14-18

240

1770-2800

160M-6

7.5×2

Y90L-4

1.5×2

19.6

2FLG-15

1500

2.5-6

10500

3200

14-18

370

2280-5480

160M-6

7.5×2

Y100L-4

2.2×2

27.5

2FLG-20

2000

3.6-5.5

12900

4280

14-18

800

7780-11880

160L-6

11×2

Y100L₂-4

3×2

50

2FLG-24

2400

3.67

11130

5100

14-18.5

910

13700

225S-4

37

Y100L₂-4

3×2

65.3

2FLG-30

3000

3.2

14300

6300

14-18.5

1410

23300

225M-4

45

Y112M-4

4×2

84.9
